ČASOVÝ SPÍNAČ – POPIS FUNKCÍ pouze pro provedení LIMA časový spínač:
Nastavitelný časový spínač umožňuje plynulé nastavení doběhu od 30 sekund do 25 minut pomocí otáčení trimru na desce plošných spojů. Zároveň tato verze umožňuje zvolit režim sepnutí a to přesunutím klemy na desce plošných spojů a zvolit jednu ze tří variant:
Výběr modu A, B nebo C se provádí za pomocí svorky, která se nachází na desce plošných spojů. Přemístěním svorky označené číslicemi 1, 2 a 3 nebo jejím sejmutím, zajistíte změnu sepnutí časového spínače.
Svorka spojuje kontakty 1 a 2 – mod A. (výrobní nastavení )
Svorka spojuje kontakty 2 a 3 – mod B.
Sejmutí svorky – mod C.
Mod A – Ventilátor se sepne v momentě zapnutí vypínače (přivedení napětí na svorku T). Po vypnutí vypínače (na svorce T není žádné napětí), ventilátor ještě pracuje po nastavený čas doběhu.
Mod B – Ventilátor sepne teprve po vypnutí vypínače (na svorce T není žádné napětí) a pracuje po nastavený čas.
Mod C – Ventilátor startuje se zpožděním cca 1 minuty (přivedení napětí na svorku T) a po vypnutí vypínače (na svorce T není žádné napětí) ventilátor ještě pracuje po nastavený čas doběhu. V tomto nastavení, jestli dojde k vypnutí napájecího napětí na svorku T dříve než za 1 minutu, ventilátor nezačne pracovat.
- typ: 125
- průměr: 123 mm
- rozměr čelního krytu: 200 x 200 mm

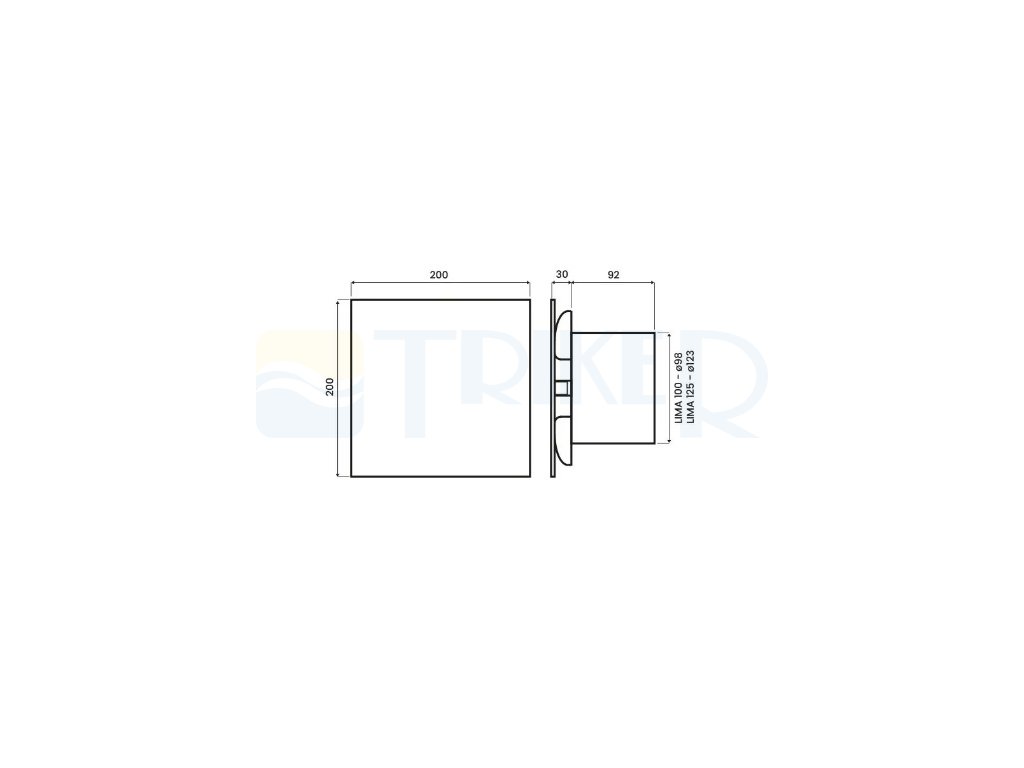

- celkové rozměry: viz obrázek
- materiál: ABS plast, hliník
- barva: bílá
- váha: 0,80 kg
- provedení: s časovým spínačem
- časový spínač: ano
- čidlo vlhkosti: ne
- objemový průtok: 205 m3/h
- statický tlak: 60 Pa
- akustický tlak: 38 dB (A) 1m
- příkon: 13 W
- napájecí napětí: 230V/50Hz
- proud: 0,08 A
- max. teplota: 40 °C
- krytí výrobku: IP45
- podlahová plocha místnosti: 16 m2
Doplňkové parametry
Kategorie: | Ventilátory |
---|---|
Objednací číslo: | LIMA 125/T bronz |
