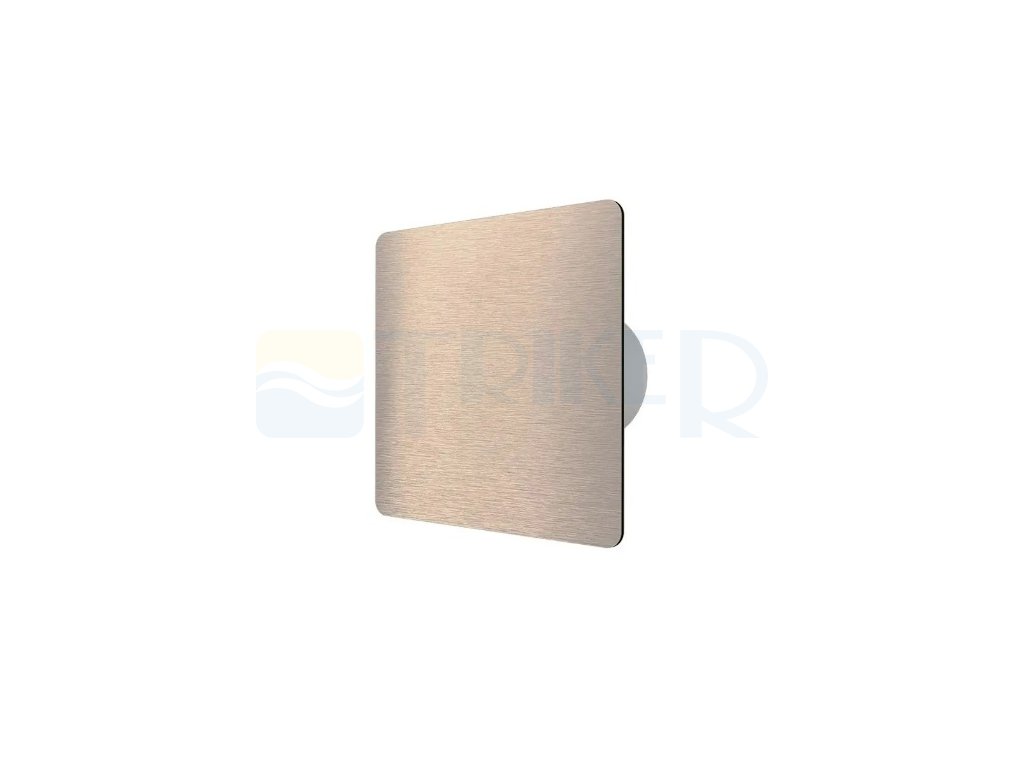

Ventilátor LIMA 100/T bronz kartáčovaný

ČASOVÝ SPÍNAČ – POPIS FUNKCÍ pouze pro provedení LIMA/T časový spínač:
Nastavitelný časový spínač umožňuje plynulé nastavení doběhu od 30 sekund do 25 minut pomocí otáčení trimru na desce plošných spojů. Zároveň tato verze umožňuje zvolit režim sepnutí a to přesunutím klemy na desce plošných spojů a zvolit jednu ze tří variant:

Výběr modu A, B nebo C se provádí za pomocí svorky, která se nachází na desce plošných spojů. Přemístěním svorky označené číslicemi 1, 2 a 3 nebo jejím sejmutím, zajistíte změnu sepnutí časového spínače.
Svorka spojuje kontakty 1 a 2 – mod A. (výrobní nastavení )
Svorka spojuje kontakty 2 a 3 – mod B.
Sejmutí svorky – mod C.

Mod A – Ventilátor se sepne v momentě zapnutí vypínače (přivedení napětí na svorku T). Po vypnutí vypínače (na svorce T není žádné napětí), ventilátor ještě pracuje po nastavený čas doběhu.
Mod B – Ventilátor sepne teprve po vypnutí vypínače (na svorce T není žádné napětí) a pracuje po nastavený čas.
Mod C – Ventilátor startuje se zpožděním cca 1 minuty (přivedení napětí na svorku T) a po vypnutí vypínače (na svorce T není žádné napětí) ventilátor ještě pracuje po nastavený čas doběhu. V tomto nastavení, jestli dojde k vypnutí napájecího napětí na svorku T dříve než za 1 minutu, ventilátor nezačne pracovat.

• typ: 100
• průměr: 98 mm
• rozměr čelního krytu: 200 x 200 mm

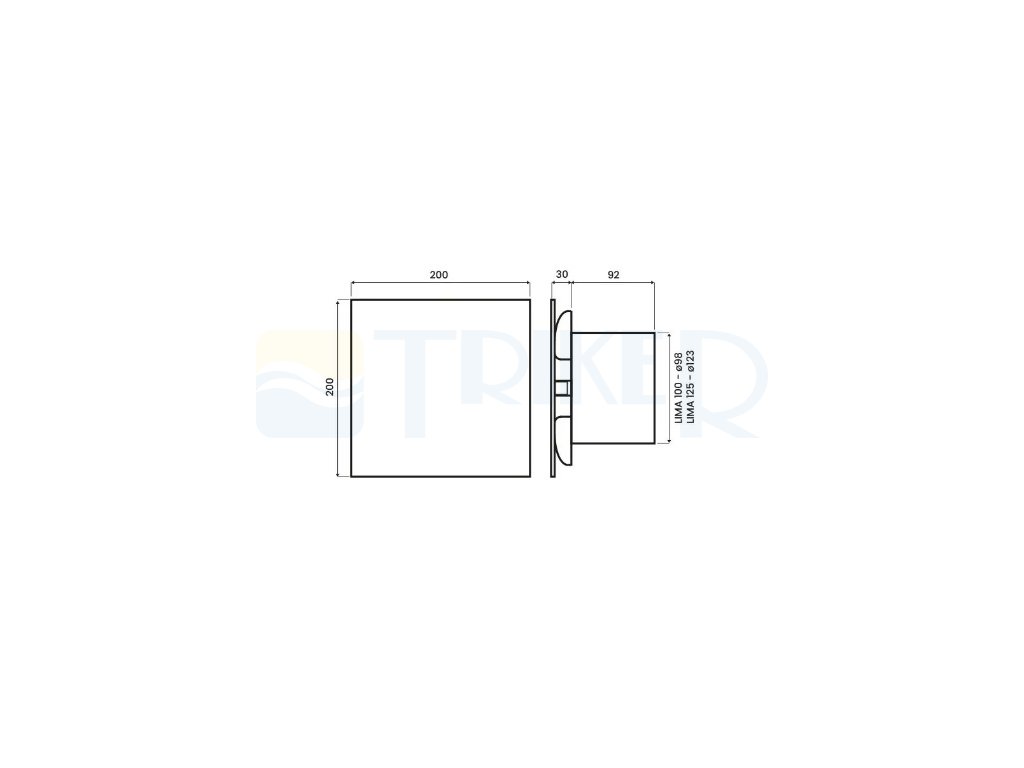

• celkové rozměry: viz obrázek
• materiál: ABS plast, hliník
• barva: bílá
• váha: 0,75 kg
• provedení: s časovým spínačem
• časový spínač: ano
• čidlo vlhkosti: ne
• objemový průtok: 110 m3/h
• statický tlak: 35 Pa
• akustický tlak: 39 dB (A) 1m
• příkon: 12 W
• napájecí napětí: 230V/50Hz
• proud: 0,07 A
• max. teplota: 40 °C
• krytí výrobku: IP45
• podlahová plocha místnosti: 10 m2
