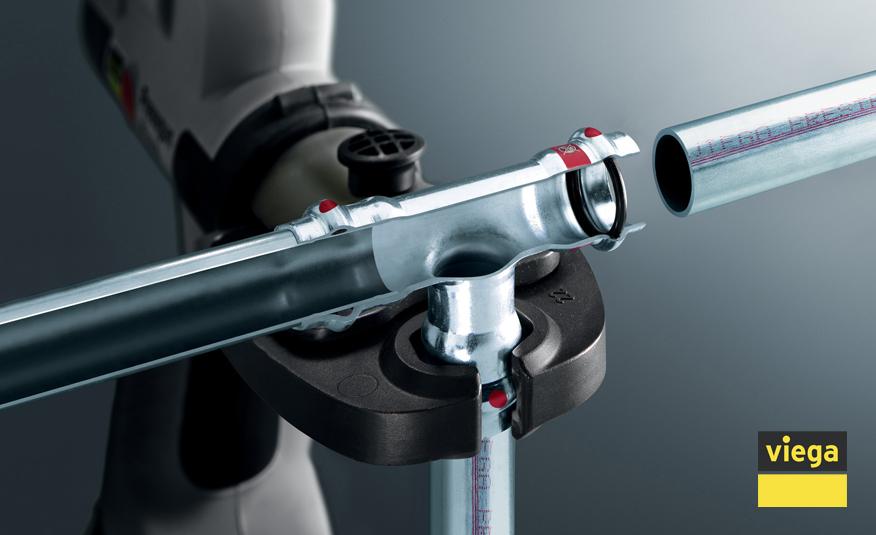

Viega Prestabo - systém trubek a lisovacích tvarovek z povrchově zinkované oceli

Systém Prestabo od německé firmy Viega je mezi odborníky známý díky své spolehlivosti a bezpečnosti. Jedná se o lisovací spojovací systém z povrchově pozinkované oceli vhodný pro topení, chladící okruhy, rozvody se stlačeným vzduchem apod. Spojování lze provádět pomocí běžných lisovacích nástrojů od firmy Viega ...


Systém Prestabo od německé firmy Viega je mezi odborníky známý díky své spolehlivosti a bezpečnosti. Jedná se o lisovací spojovací systém z povrchově pozinkované oceli vhodný pro topení, chladící okruhy, rozvody se stlačeným vzduchem apod. Spojování lze provádět pomocí běžných lisovacích nástrojů od firmy Viega.



Spoj je zalisován za studena během několika vteřin se všemi z toho vyplývajícími výhodani.

Podstatou systému je světoznámá lisovací technologie Viega s SC-Contur.
V případě netěsnosti při "suché" zkoušce těsnostit viditelně klesne tlak v celém rozsahu od 110,0 mbar do 3,0 bar. Pokud se tato zkouška provádí vodou, lze zřetelně rozeznat vytékání vody z nezalisovaných spojů v tlakovém rozsahu od 1,0 bar do 6,5 bar.

Systém Prestabo není vhodný pro pitnou vodu. Aby nedocházelo k záměně se systémy pro instalaci pitné vody jsou veškeré trubky a tvarovky označené červeným obdelníkem se symbolem "Není vhodné pro instalaci pitné vody".


Pro všetrané využití při instalaci vytápění, připojení topných kotlů apod.

Kompletní sortiment produktů ze systému Prestabo naleznete v E-shopu Triker zde:



Technické údaje o systému Viega Prestabo

Materiál:
Trubky a komponenty z materiálu č.1.0308 podle DIN 10305-3. Zvenku galvanicky pozinkované, tloušťka vrstvy 8 až 5 µm.

Trubky:
Nelegovaná ocel, pozinkovaná

Spojky:
Lisovací tvarovky 15 až 108 mm z oceli, pozinkované

Všechny velikosti s SC-Contur, která při naplňování zařízení zřetelně zviditelní omylem neslisované spojení.

• není vhodný pro instalaci pitné vody!



Zhotovení lisovaného spoje:

1/ Uřízněte trubku Prestabo v
pravém úhlu na co nejpřesnější délku

2/ Vnitřní i vnější hranu zbavte otřepů

3/ Zkontrolujte, zda je těsnící prvek
správně usazen

4/ Posuňte lisovací spojku
na trubku co nejdál, až se zastaví

5/ Označte hloubku
zasunutí

6/ Lisovací čelisti vložte do lisovacího nástroje. Zatlačte na pojistný kolík, až zapadne na své místo

7/ Otevřete lisovací čelisti a
nastavte pravý úhel ke spoji
8/ Zkontrolujte hloubku zasunutí a začněte lisovat

9/ Po dokončení lisovaného spoje
otevřete lisovací čelisti
