Revizní a kanalizační šachty Wavin

Kanalizační šachty jsou nezbytnou součástí kanalizačních sítí. Slouží ke zpřístupnění kanalizačních sítí z povrchu terénu (revizní šachty). Spolu s kanalizačními trubkami tvoří komplexní systém gravitační kanalizace (splaškové, dešťové i jednotné).


Kanalizační šachty jsou nezbytnou součástí kanalizačních sítí. Slouží ke zpřístupnění kanalizačních sítí z povrch uterénu (revizní šachty). Spolu s kanalizačními trubkami tvoří komplexní systém gravitační kanalizace (splaškové, dešťové i jednotné).

V naší nabídce naleznete kompletní systém kanalizačních šachet. Mezi nejběžnější patří kanalizační šachty Wavin Basic 315 a Wavin Basic 400. Jedná se o systémy s ∅ šachtové roury 315 nebo 400 mm s možností napojení na kanalizační potrubí 110 - 315 mm.

Nejběžnější sestavy kanalizačních šachet jsou následující:



Tyto komplety obsahují: Kanalizační dno přímé nebo rozvětvené, šachtovou rouru 315 nebo 400 mm a plastový poklop.
Komplety jsou nyní v nabídce za akční ceny.

Montáž revizních šachet

Montáž revizních kanalizačních šachet nevyžaduje rozšíření výkopu vzhledem k šířce kladeného potrubí. Jednotlivé komponenty jsou lehké a mohou být přenášeny a montovány jednou osobou. K čištění všech dílů při instalaci je nutno používat vždy čisté utěrky a k mazání používat kluzné prostředky pro gumová těsnění a plasty.

1/

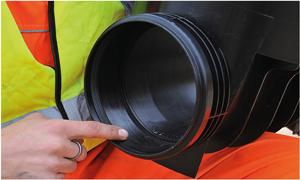

Před montáží proveďte kontrolu všech dílů šachty a přesvědčte se, zda jsou těsnění správně umístěna v drážkách.

2/

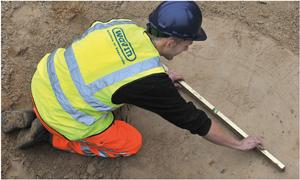

Připravte dno výkopu - na stabilní podloží nasypte cca 10 cm vyrovnávací podsypky.

3/

Při provádění hrdlových spojení změřte hloubku hrdla a stanovte nutnou hloubku ke vsunutí dříku potrubí.

4/

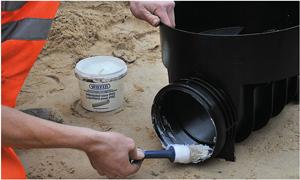

Očistěte a namažte těsnení v hrdle.

5/

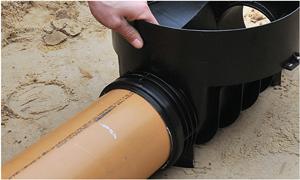

Zasuňte očištěný dřík potrubí do hrdla po vyznačené místo

6/

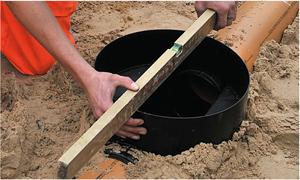

Stabilizujte šachtové dno zasypáním výkopu do cca 3/4 výšky průměru roury. Ověřte, zda je šachtové dno ve vodorovné poloze. Zemina mezi zpevňujícími žebry musí být zhutněná.

7/

Vlnotou šachtovou rouru zkraťte na požadovanou délku. Řežte středem vystupující vlny. Šachtová roura může být zkrácena na požadovanou délku rovněž po zasypání výkopu.





8/

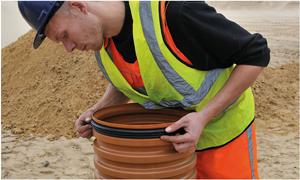

Očistěte zkrácenou šachtovou rouru od odřezků vzniklých při řezání. Nasaďte čisté těsnění do první prohlubně vlnité roury. Těsnení nesmí být zkroucené.

9/

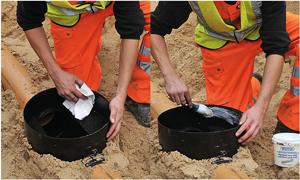

Vyčistěte a namažte hrdlo pro napojení šachtové roury.

10/

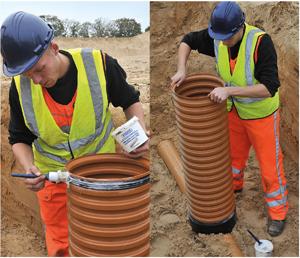

Namažte těsnění na šachtové rouře a vtlačte rouru do hrdla šachtového dna.

11/

Zabezpečte šachtu před vniknutím písku během zasypávání výkopu.

12/

Vyplňte výkop vrstvami o výšce max. 30 cm, šachtu obsypejte rovnoměrně po celém obvodu. Stupeň zhutnění zeminy
by měl odpovídat půdním podmínkám a budoucímu zatížení (min. 92 % SP v zeleném terénu bez spodní
vody, 95 % ve zvodnělých půdách a min. 98 % pro komunikace s vysokým dopravním zatížením).

13/

Při montáži plastových poklopů postupujte následovně:

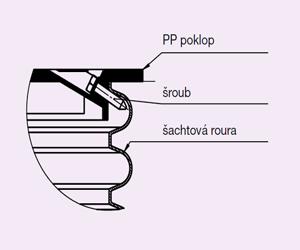

• šachtovou rouru zkraťte uprostřed vnitřní vlny a šrouby zasuňte šikmo do šachtové roury - viz. schéma

14/

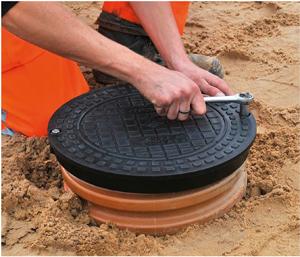

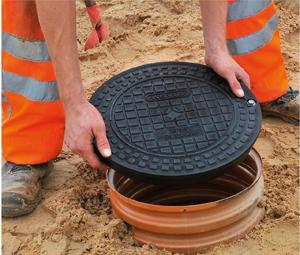

Vnější šestihranné šrouby poklopu nejprve uvolněte klíčem tak, aby bylo možné poklop nasadit na konec šachtové roury.

15/

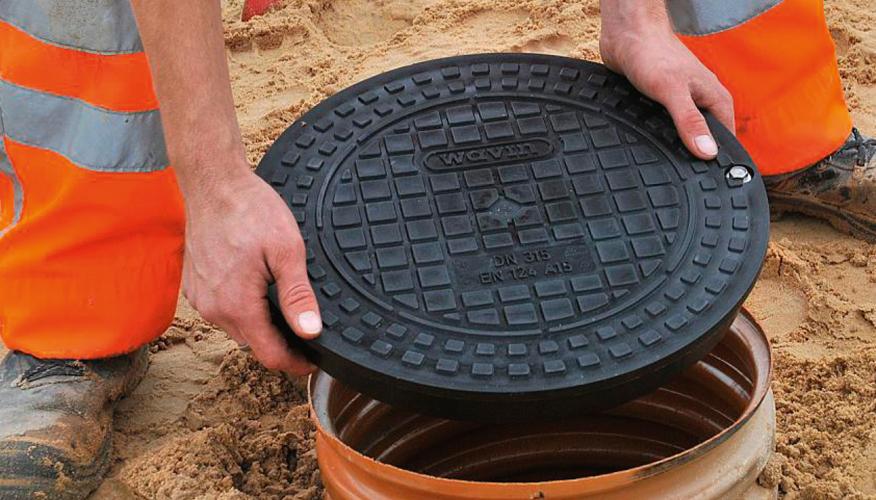

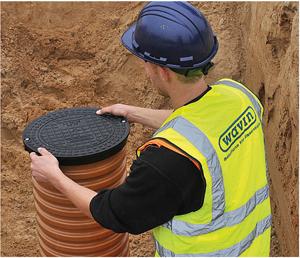

Po nasazení poklop sešroubujte s šachtovou rourou. Poklop se přitom na šachtovou rouru přitiskně nebo zafixuje.



Kompletní sortiment kanalizačních šachet naleznete zde:



.
.
.
.
