Průtokové ohřívače DZ Dražice
Elektrický beztlakový průtokový ohřívače vody PTO od českého výrobce DZ Dražice je určen přímo na místo použití - nad i pod umyvadlo, dřez, sprchu apod. Je vhodný pro ohřev vody v domácnosti, dílnách, lékařských ordinacích ...
Elektrický beztlakový průtokový ohřívače vody PTO od českého výrobce DZ Dražice je určen přímo na místo použití - nad i pod umyvadlo, dřez, sprchu apod. Je vhodný pro ohřev vody v domácnosti, dílnách, lékařských ordinacích, zvláště všude tam, kde je potřebný okamžitý odběr teplé vody. Lze jej připojit i na domácí vodárnu.
Výhody průtokových ohřívačů PTO:
| Jednoduchá obsluha, snadná montáž a malé rozměry. |
| Rychlý a úsporný spotřebič (ohřev vody pouze v době, kdy je potřeba). |
| Světelná signalizace ohřevu. |
| Okamžitý a nepřetržitý odběr teplé vody. |
| Vysoká spolehlivost provozu. |
| Práce o provozním tlaku od 0,08 MPa. |
| Elektronická ochrana spotřebiče při havarijních situacích. |
| Možnost instalace v koupelnách a umývacích prostorách do zóny 1 - krytí IP 25 (nad úroveň vany, sprchového koutu) dle ČSN 33 2000-7-701 |
Technická data:
| Typ ohřívače | PTO 0733 | PTO 1733 |
| Deklarovaný zátěžový profil | XXS | XXS |
| Třída energetické účinnosti | A | A |
| Energetická účinnost | 39% | 39% |
| Roční spotřeba el. energie | 478 kWh | 475 kWh |
| Denní spotřeba energie Qelec | 2,198 kWh | 2,181 kWh |
| Nastavení termostatu z výroby | - | - |
| Akustický výkon | 46 dB | 46 dB |
| Jmenovitý příkon | 3,5 kWh | 5 kWh |
| Jmenovité napětí | 230 V | 230 V |
| Jmenovitý proud | 15,2 A | 21,7 A |
| Jištění pojistka | 16 A | 25 A |
| Jmenovitý průřez vodičů Cu | 1,5 mm | 2,5 mm |
| Minimální tlak vody v potrubí | 0,08 Mpa | 0,08 Mpa |
| Maximální tlak vody v potrubí | 0,6 Mpa | 0,6 Mpa |
| Přetlak | 0 Mpa | 0 Mpa |
| Stupeň krytí | IP 25 | IP 25 |
| Hmotnost spotřebiče cca | 1,6 kg | 1,6 kg |
| Přípoj na studenou vodu | 1/2" | 1/2" |
| Rozměry D x Š x V | 204 x 80 x 75 mm | |
K ohřívači PTO je nutné použít pouze speciální nízkotlakou směšovací baterii!
Nabídka vhodných nízkotlakých baterií:
Popis funkce:
Otevřením ventilu teplé vody (čevené označení) na směšovací baterii se automaticky zapíná ohřev protékající vody. Zapnutí ohřevu signalizuje červené světlo na předním krytu ohřívače. Regulace výstupní teploty se provádí přímo ventilem teplé vody na směšovací baterii změnou průtoku vody. Se zvyšujícím se průtokem klesá její teplota. Uzavřením ventilu tepé vody na směšovací baterii se ohřev automaticky vypne, signální světlo zhasne a odběr elektrické energie se přeruší.

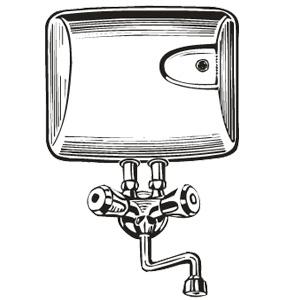

Instalace nad odběrné místo:
Uzavřete hlavní přívod vody. Na hrdlo přívodu vody G 1/2" našroubujte nízkotlakou směšovací baterii s ozdobnou růžicí. Závity na přípoji vody utěsněte. Vložte těsnící kroužky do výstupních koncovek baterie. Na stranách průtokového ohřívače povolte 2 šrouby upevňující kryt tak, aby přítlačné patky v otvorech na zadní straně tvořily prostor pro nasunutí dodávaného držáku. Nasuňte držá. Průtokový ohřívač předběžně nasaďte na směšovací baterii a rovnoměrně utáhněte převlečné matice klíčem č. 19. Na stěně označte otvory pro hmoždinky. Průtokový ohřívač odpojte od baterie. Označené otvory na stěně vyvrtejte vrtákem průměr 8 mm do hloubky 40 mm. Do otvoru umístětě hmoždinky a připevněte dvěma vruty držák. Do přívodu studené vody průtokového ohřívače označenéh šipkou vložte sítko, pokud již toto není provedeno výrobcem. Ohřívač nasuňte na upevněný držák a dotáhněte 2 šrouby na stranách průtokového ohřívče. Připojte směšovací baterii rovnomrným dotažením převlečných matic. Před otevřením hlavního uzávěru vody odšroubujte perlátor na výtokovém ramínku, nebo spořič vody.
Nejdříve otevřete ventil studené vody na směšovací baterii, aby odtekla znečištěná vody. Otevřete ventil teplé vody a odvzdušněte průtokový ohřívač. Perlátor nasaďte na výtokové ramínko až v okamžiku, kdy již vytéká čistá a odvzdušněná voda. Poté je možné spotřebič připojit k elektrické síti.

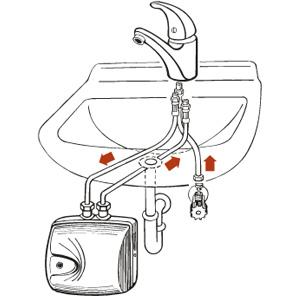

Instalace pod odběrné místo:
Uzavřete hlavní přívod vody. Upevněte směšovací baterii pod umyvadlem nebo plochou dřezu. Připojte přívodní trubku (hadici) studené vody směšovací baterie na rohový ventil přívodu studené vody. Vývod rohového ventilu musí mít závit 3/8“. Upevnění průtokového ohřívače na stěnu proveďte stejným způsobem jako u nadúrovňové instalace. Vývod a přívod ohřívače musí směřovat nahoru. Při upevnění ohřívače dbejte, aby byla dostatečná vzdálenost pro připojení přítokové a výtokové trubky (hadice) směšovací baterie. Přívodní a vývodní trubku (hadici) směšovací baterie připojte na ohřívač dle označení barevnými šipkami. Před utažením převlečných matic vložte do přívodu studené vody sítko – pokud již není vloženo výrobcem. Otevřete hlavní uzávěr vody. Nejdříve otevřete ventil studené vody na směšovací baterii, aby odtekla znečištěná voda. Otevřete ventil teplé vody a odvzdušněte průtokový ohřívač. Perlátor nasaďte na výtokové ramínko až v okamžiku, kdy již vytéká čistá a odvzdušněná voda. Poté je možné spotřebič připojit k elektrické síti.
