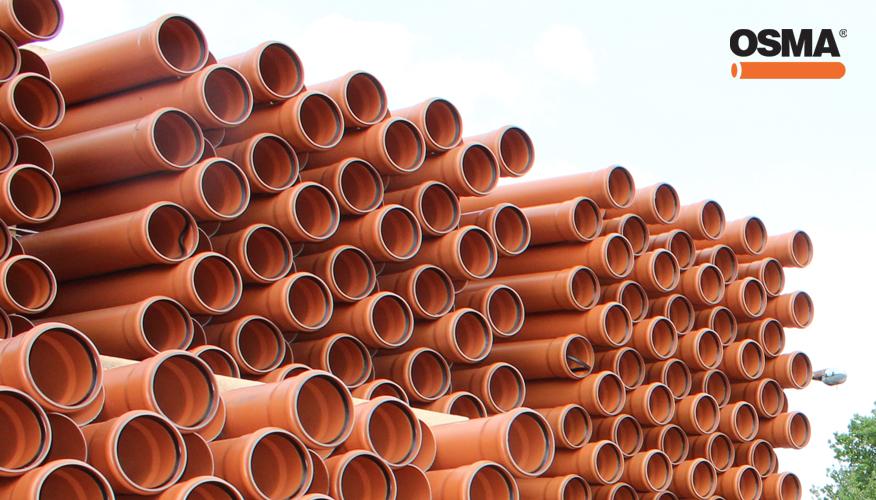

KG systém OSMA - kanalizační trubky a tvarovky

KG systém OSMA - Kanalizační systém pro svodná potrubí pod budovami, kanalizační přípojky a stokové sítě s výškou krytí až 8m. Přednosti a výhody: Životnost až 100 let, chemická odolnost, výborné hydraulické vlastnosti, 100% těsnost spojů, snadná pokládka...


Přednosti a výhody:

  • VYSOKÁ PEVNOST, DLOUHODOBÁ STABILITA

Jedinečná technologie koextruze je základem výroby inovovaných trubek KG-Systém (PVC) umožňuje vytvořit produkt se stěnou, která se svou strukturou podobá stukruře velkých kostí, tak, jak je známe z živočišné říše.

  • ŽIVOTNOST AŽ 100 LET, CHEMICKÁ ODOLNOST, VÝBORNÉ HYDRAULICKÉ VLASTNOSTI

KG-Systém (PVC) je založen na bázi neměkčeného polyvinylchloridu (PVC-U). Výsledkem jsou kanalizační trubky a tvarovky s dokonale hladkou vnitřní stěnou, odolnou proti abrazi, houževnatou vnější vrstvou, která odolává všem materiálům, běžně použivaným pro obsyp potrubí a pružným jádrem, schopným odolávat zemním i kolovým tlakům.

  • 100% TĚSNOST SPOJŮ

Těsnost spojů je zajištěna jazýčkovými těsnicími elementy, vyrobenými z odolných kaučuků, které jsou umístěny v drážce hrdla trubky. Těsnost je zachována rovněž i při deformaci nebo vychýlení trubky.

  • ZESÍLENÁ STĚNA = VYŠŠÍ BEZPEČNOST

Trubky a tvarovky KG-Systém (PVC)® jsou vyráběny v souladu s platnými evropskými normami EN 1401-1 a ČSN EN 13 476 - 2, které stanovují vyšší sílu stěny, než v minulosti používaná DIN 19534.

  • ŠIROKÁ OBLAST POUŽITÍ, SNADNÁ INSPEKCE

KG-Systém (PVC)® je kompletní systém s širokým výběrem prvků - trubky kruhové tuhosti SN 4 a SN 8, umožňující dodatečné vkládání prvků a možnost napojení na další systémy (např. revizní šachty).

  • RYCHLÁ MONTÁŽ, SNADNÁ POKLÁDKA

Vzhledem k nízké hmotnosti systému je zajištěna snadná manipulace, dokonce i s trubkami o délce 5 m. Spojování trubek je velmi jednoduché vzhledem k hrdlu s těsnícím elementem. Samotných spojů je méně než tomu bylo u dřívějších prvků z těžkých materiálů.

PŘEHLED VÝROBKŮ V SYSTÉMU:

KG kanalizační tvarovky - kolena, odbočky, přesuvky, spojky, redukce, hrdla, čistící kusy, zátky, víčka, přechody
rozměr 110, 125, 160, 200, 250, 300mm

%%ZBOZ290100100150%% %%ZBOZ290100100450%% %%ZBOZ290100100870%%

%%ZBOZ290210010045%% %%ZBOZ290210010087%% %%ZBOZ290600100000%%

%%ZBOZ290312510000%% %%ZBOZ290400100000%% %%ZBOZ290500100000%%

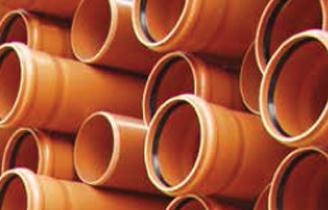

KGEM - KG kanalizační trubky
rozměr 110, 125, 160, 200, 250, 300, 400mm, délka 500, 1000, 2000, 3000, 5000mm

%%ZBOZ291001000500%%



SPOJOVÁNÍ POTRUBÍ

Trubky a tvarovky KG-Systém (PVC)® jsou spojovány násuvnými hrdly, jejichž těsné spojení s rovnými konci trubek zajišťují jazýčkové těsnící kroužky. Lepení trubek ani tvarovek se nedoporučuje. Jednotlivé trubky a tvarovky jsou vždy na jednom konci opatřeny hrdlem s těsnícím kroužkem. Zbývající trubky bez hrdel je možné spojovat pomocí přesuvek, spojek dvouhrdlých a samostatných hrdel. V některých případech je nutné trubky a tvarovky zkracovat. Činí se tak pomocí speciálního řezáku na plastové potrubí, který zároveň vytváří žádaný úkos. Pokud není řezák dostupný, je možné použít pilku s jemným ozubením, která je vedena dvěma výřezy ve žlabu.

POSTUP SPOJOVÁNÍ TRUBEK A TVAROVEK

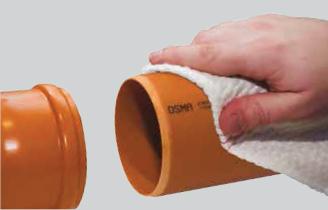

a) rovný konec i hrdlo trubky zbavte případných nečistot


b) zkontrolujte bezvadnost a správnost založení těsnícího kroužku

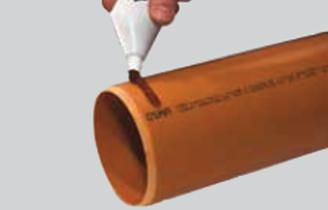

c) rovný konec trubky natřete montážním mazivem, které je součástí nabízeného systému

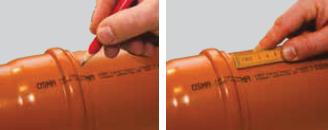

d) rovný konec trubky zasuňte do hrdla až nadoraz, poté na rovném konci trubky označte okraj hrdla (například fixem nebo tužkou), rovný konec následně povytáhněte z hrdla o 3mm na každý 1 m stavební délky trubky - minimálně však o 10 mm


PŘIPOJENÍ POTRUBÍ Z JINÝCH MATERIÁLŮ

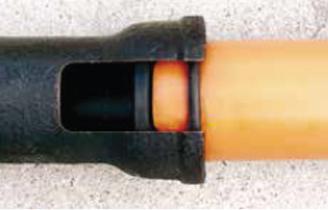

Připojení do hrdla litinové trubky (přechod PVC/litina) - provádí se pomocí vícenásobného kroužku KG-GA set

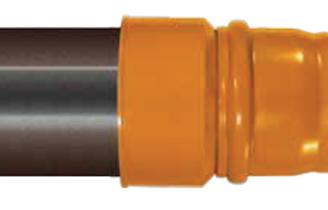

Připojení na rovný konec litinové trubky (přechod litina/PVC) - provádí se pomocí vícenásobného těsnícího kroužku (KG-GA set) a přechodky z litiny na PVC (KGUG)


Připojení do hrdla kameninové trubky (přechod PVC/kamenina) - provádí se pomocí přechodky z PVC na kameniku (KGUSM), která se zasune do hrdla kameninové trubky, opatřené gumovou těsnící manžetou, pokud kamenina není opatřena těsněním, je nutné zvolit klasické temování, popř. polyuretanové tmely

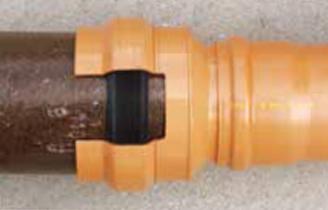

Připojení na rovný konec kameninové trubky (přechod kamenina/PVC) - provádí se pomocí přechodky za kameniny na PVC (KGUS), v níž je vložena těsnící manžeta, spojení se provede pouhým zasunutím dle následujícího obrázku



Kompletní sortiment KG-systému OSMA naleznete na našem E-shopu zde.
