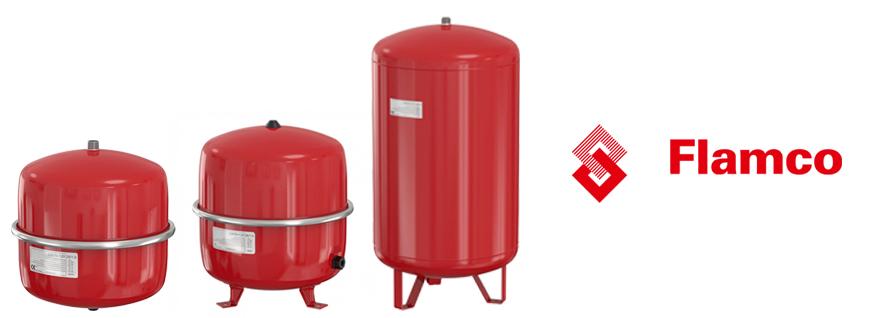

Expanzní nádrže Flamco Contra-Flex
Expanzní nádrže Contra-Flex od výrobce Flamco jsou určeny pro uzavřené systémy vytápění a chlazení (studenou vodou). Když se zvýší teplota v soustavě, zvětší se objem vody v systému. "Expanzní voda" se dočasně uloží do expanzní nádoby, aby tlak v systému zůstal na správné úrovni.
Expanzní nádrže Contra-Flex od výrobce Flamco jsou určeny pro uzavřené systémy vytápění a chlazení (studenou vodou). Když se zvýší teplota v soustavě, zvětší se objem vody v systému. "Expanzní voda" se dočasně uloží do expanzní nádoby, aby tlak v systému zůstal na správné úrovni.
Výhody expanzních nádrží Contra-Flex:
• Dusíková náplň pro delší udržení předběžného natlakování
• Membrána: Pružná guma s rolovací funkcí
• Vhodné k přidání nemrznoucí směsi na bázi glykolu s maximální koncentrací 50 %
• Nádoba v souladu s normou EN13831
• Vhodné pro systémy s maximální teplotou 120 °C
• Max. teplota na membránĕ: 70 °C
• V souladu se Smĕrnicí o tlakových zařízeních 2014/68/EU
Bezpečnostní informace:
• Expanzní nádrž nádoba je dodávána předplněná: poškození může způsobit vážné zranění
• Konzola musí unést hmotnost plné expanzní nádrže nádoby
• Zamezte překročení povoleného tlaku v soustavě. Nainstalujte pojistný ventil (například Prescor)
• Nastavte otvírací tlak na hodnotu, která se rovná maximálnímu pracovnímu tlaku uvedenému na štítku nebo je nižší
• Propojení mezi expanzní nádrží a topným zařízením musí být vždy otevřené
Návod k montáži:
Montáž musí provádět pouze schválené osoby.
Dodržujte místní předpisy a směrnice.
Před montáží nádoby soustavu propláchněte (nikdy ne přes pojistný ventil) a pod tlakem vyhledejte případné netěsnosti zařízení.

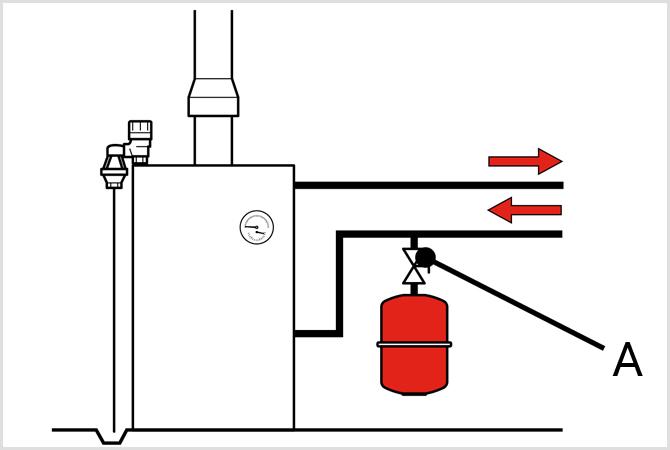

Expanzní nádoby o objemu 2 až 25 litrů se montují zavěšené na vodní spojce (A). Podle potřeby použijte nástěnný držák MB 2 nebo konzoli Flexconsole (8 - 25 l).

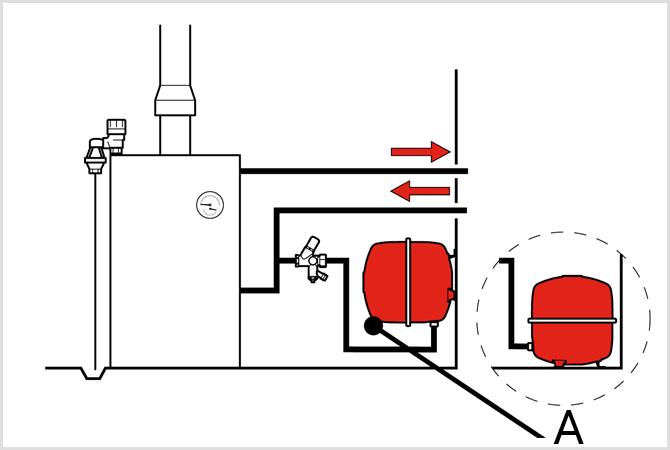

Expanzní nádoby o objemu 35 až 80 litrů lze namontovat buď tak, aby vodní spojka směřovala dolů, nebo aby stály na podlaze.

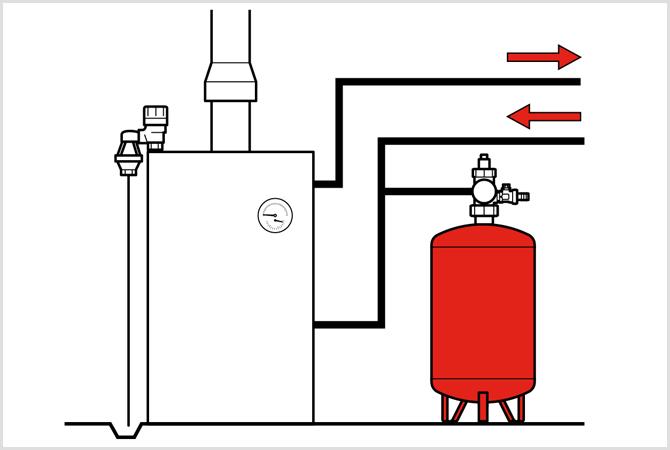

Expanzní nádoby o objemu 100 až 1 000 litrů se montují tak, aby stály na podlaze.
Nádobu namontujte na zpětné potrubí co nejblíže ke kotli, na straně sání čerpadla. Nádobu namontujte tak, aby v ní obsažená voda nemohla cirkulovat.
1. Na přípojky expanzní nádoby použijte PTFE pásku (nepoužívejte konopí!)
2. Expanzní nádobu připojte k soustavě (konzola Flexconsole, T-kus nebo expanzní trubka)
3. S ohledem na snadnou údržbu je vhodné, pokud je to možné,umístit do expanzního potrubí přídavnou propojovací skupinu.
Uvedení do provozu:
Pokud plnění nastavené z výroby nesouhlasí s vypočítaným plněním pro montáž, je třeba plnění upravit. Vodní strana nádoby by měla být prázdná.
Sejměte krytku ventilu a upravte plnění. Poté krytku ventilu nasaďte zpět.
V pořadí uvedení do provozu:

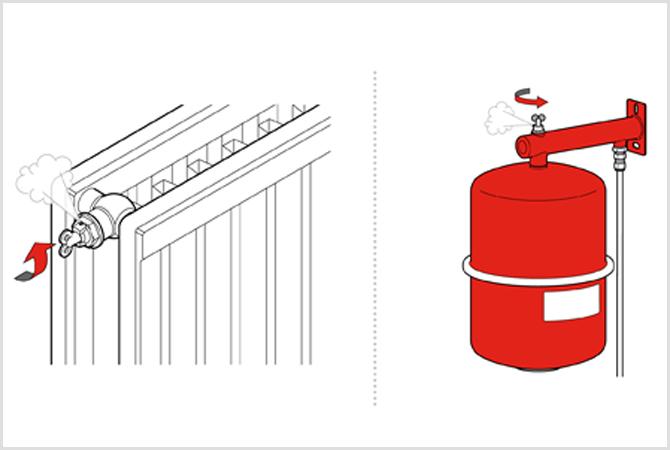

1. Otevřete odvzdušňovací místa
2. Soustavu pomalu plňte, dokud plnicí tlak v expanzní nádobě nebude o 0,2 bar vyšší než předtlak. Při plnění soustavu odvzdušňujte.
3. Odvzdušněte potrubí k expanzní nádobě.
4. Uzavřete odvzdušňovací místa.
5. Soustavu po dobu půl dne co možná nejvíce zahřívejte a pravidelně odvzdušňujte.
6. Jakmile teplota vody klesne na přibližně 50 °C, soustavu dotlakujte na tlak o 0,3 bar vyšší, než je předtlak expanzní nádoby.
Zajistěte, aby plnicí hadice byla odvzdušněná.
Údržba a servis:
Expanzní nádobu je doporučeno jednou za rok nechat zkontrolovat schválenou osobou.
